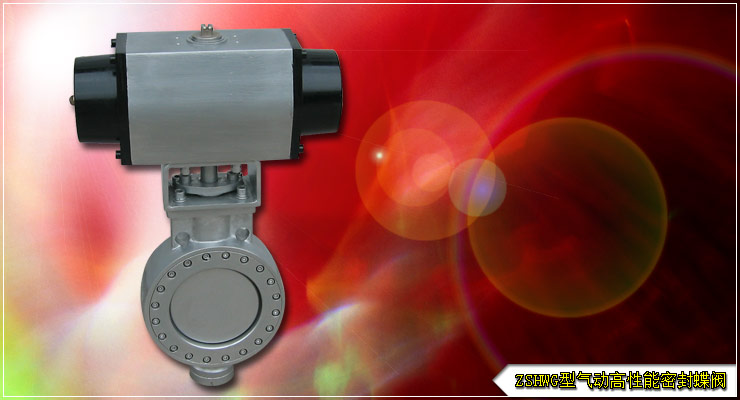

ZSHWG型气动高性能密封蝶阀综合了球阀和蝶阀各自的优点，结构紧凑、体积小、重量轻、容易维护。适用于石化、化工、冶金、电站和轻工等行业的生产过程控制系统。 ZSHWG型气动高性能密封蝶阀由气缸式执行机构和高性能密封蝶阀组成。蝶板和密封机构采用独特的偏芯设计，蝶板密封面在关闭的瞬间才和阀座密封面相接触，密封面在启闭时几乎是无摩擦，这样，既降低了阀门的启闭力矩，又提高了阀门的使用寿命，使密封更为可靠。阀座密封型式有金属密封和软密封两种。 　　执行机构为双活塞齿轮、齿条式气动执行机构，具有重量轻、体积小、输出力大和寿命长等特点。配置阀门定位器后，可实现蝶阀的比例调节。

主要技术参数:

  公称通径 DN(mm):80～600

  额定流量系数Kv:60°107～8286 90°227～17275

  流量特性: 近似等百分比

  公称压力 PN(MPa):1.6 6.4

  连接形式: 无法兰连接　管道法兰 JB/T79

  作用方式: 气开　气关

  使用温度 ℃     软密封: -20～+200

                      硬密封: -45～+425

订货须知 　

  1、产品型号 　

  2、公称通径 　

  3、公称压力 　

  4、作用方式 　

  5、使用温度 　

  6、阀体、阀芯材质 　

  7、附件
