仪表分类
1．按仪表功能分类LWQ系列气体涡轮流量计可分为3大类，即：
气体涡轮流量传感器/变送器
智能一体化气体涡轮流量计
智能温压补偿一体化气体涡轮流量计
2．功能说明
|
|
■气体涡轮流量传感器/变送器
|
|
|
|
|
|
|
|
该类涡轮流量产品本身不具备现场显示功能，仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号(4-20mA)；仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。
|
|
|
|
按照不同的输出信号，该类产品可分为LWQ-N-□型和LWQ-A-□型
|
|
|
|
|
LWQ-N-□型
|
LWQ-A-□型
|
|
显示方式
|
无现场显示
|
无现场显示
|
|
信号输出
|
三线制脉冲输出，高电平≥8V，低电平≤0.8V
|
工况4-20mA
|
|
供电电源
|
12或24VDC
|
24VDC
|
|
防爆等级
|
ExdIIBT6
|
ExdIIBT6
|
|
|
|
应用场合：可作为工况流量信号的采集仪表，将流量信号远传至上位机
|
|
|
|
|
|
|
|
|
|
|
|

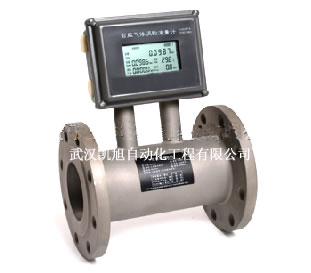

■智能温压补偿一体化气体涡轮流量计
|
|
|
|
|
|
|
|
LWQ-D型气体涡轮量计内置温度、压力传感器和智能流量积算仪，通过微处理单元对实时采集的流量、温度、压力信号按照气态方程进行温度压力补偿，自动进行压缩因子修正，然后将标准状态下的体积流量直观的显示出来。
|
|
|
|
※标准状态流量(标况流量)：指在20℃、生活大气压下的气体流量
|
|
|
|
显示方式
|
同时显示标准状态下的瞬时流量、日累积流量、总累积流量
以及温度、压力、电池电量等数据
|
|
信号输出
|
标况4-20mA、工况脉冲信号、标况脉冲信号、IC卡信号、RS485通讯协议
|
|
供电电源
|
采用内置锂电池和外供24VDC双供电方式，当用户不需要任何信号
输出功能时可不用对仪表24VDC外供电，仪表自动切换到
内置锂电池供电，电池电量可连续工作3年以上。
|
|
防爆等级
|
ExdIIBT6
|
|
|
|
应用场合：精确计量或贸易结算
|

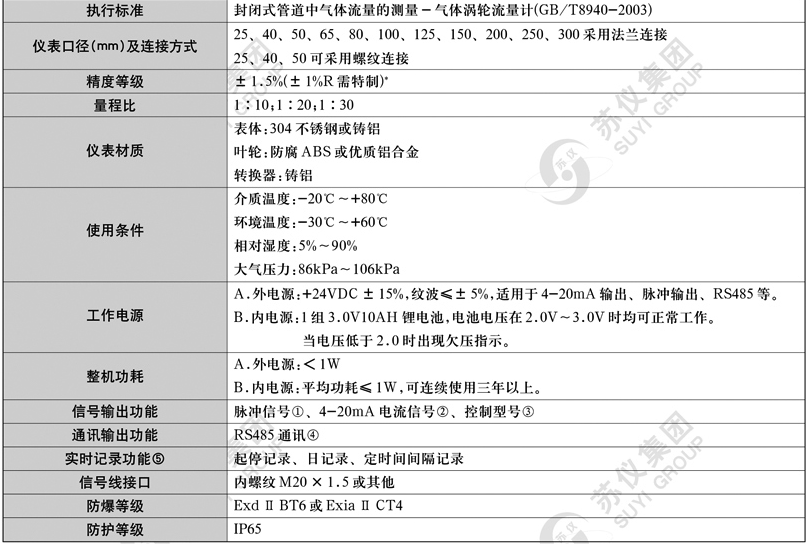

1.基本参数：

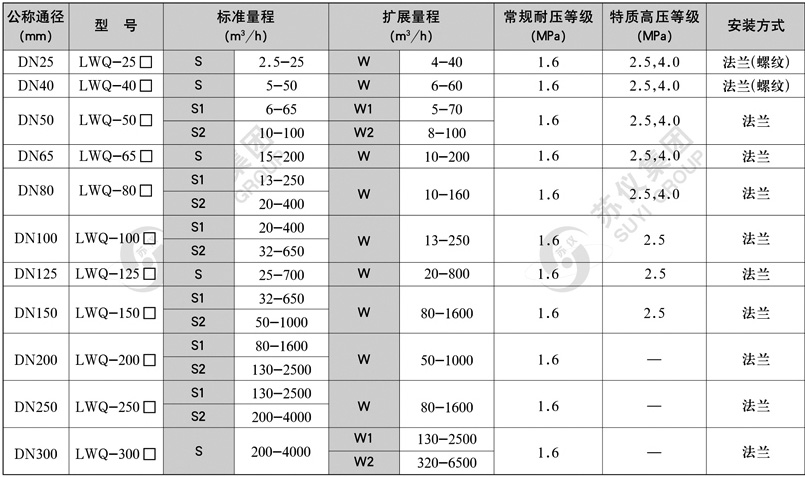

2.测量范围及工作压力
注1：表2中“标准量程”中标示的测量范围为通用测量范围；(即适用于：LWQ-N/A/B/C/D)
注2：表2中“扩展量程”中标示得测量范围仅限用于“智能一体化气体涡轮流量计”或“智能温压补偿一体化气体涡轮流量计”(即适用于：LWQ-B/C/D)
1.选型说明
用户在选型时，应根据管道公称压力、介质最高压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。
为使流量计的使用性能最佳，流量计的使用流量范围应在(20%～80%)Qmax范围内比较合适。
流量计出厂时的信号输出方式：工况脉冲信号输出(三线制)、标准流量信号(IC卡)输出或RS-485通讯输出。若要求有其它输出功能，请在订货时说明
|
