通用技术性能和数
|
|
|
|
输出信号：4～20MA.DC二线制(模拟)
二线制4～20mA直流信号上叠加数字信号，由用户选择线性或开方输出。(智能)
供电电源：12～45V.DC(详见负载特性图)
负载特性：
|
|
|
|
|
|
|
|
电源影响：<0.005%/V
负载影响：电源稳定时，无负载影响。
测量精度：调校量程的±0.2%，±0.25%，±0.5%
(标配精度为±0.5%，若选择其他精度请在订货选型时注明。)
迁移特性：最大正迁移量500%
最大负迁移量600%
注：① 负迁移量的绝对值，不大于一个工程大气压。
② 迁移后的上限或下限绝对值，均不应超过最大测量范围的上限值。
③ 差压流量变送器迁移会破坏开方特性，故不能进行迁移。
④ 绝对压力变送器不能进行负迁移。
阻 尼：通常可在0.2～1.67秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大。
启动时间：<2秒，不需预热
工作环境：环境温度 -29～93℃(模拟放大器)
-29～75℃(数字/智能放大器)
-29～65℃(带显示表头)
环境湿度 0～95%
防护特性：防护能力 IP65
防爆类型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
静压影响：零位误差：±0.5%最大量程限值，对于32MPa在管道压力下通过调零给予校正。
电磁辐射影响：0.05%最大量程值，接受辐射频率27～500MHz，试验场强3V/m。
指示表(%)：电流表 标尺长44.5mm 精度±2%
液晶数显 精度±0.2%
振动影响：任何方向200Hz振动时，±0.05%/g。
安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来消除。
重 量：5.4Kg(不包括附件)
|
|
|

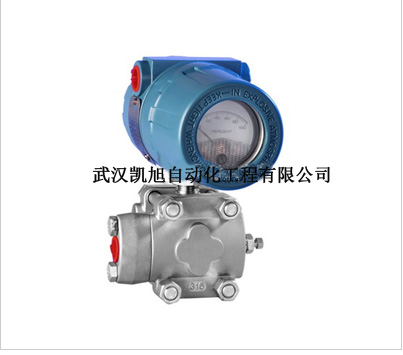

KX-1151DP型流量变送器
|
|
|
|
代号 测量范围 (KPa)
|
|
3
4
5
|
0 - 1.3 ～ 7.5
0 - 6.2 ～ 37.4
0 - 31.1 ～ 186.8
|
|
|
|
|
代号 输出形式
|
|
J
|
4～20mA.DC 输入差压的平方根，阻尼可调，4位LCD数字或3 LED显示
|
|
|
|
|
代号 容室和接头材质 排气/排液阀材质
|
|
1
2
3
4
|
碳钢镀铬 316钢
316钢 316钢
哈氏合金C 哈氏合金C
蒙耐尔合金 蒙耐尔合金
|
|
|
|
|
代号 隔离膜片材质
|
|
2 316L钢
3 哈氏合金C
4 蒙耐尔合金
5 钽
|
|
|
|
|
代号 静压允许值 (MPa)
|
|
B
C
D
|
5
10
14
|
|
|
|
|
代号 静压允许值 (MPa)
|
|
无
F
|
低粘度硅油
氟油(惰性液,用于制氧系统)
|
|
|
|
|
代号 选用件
|
|
M1
M2
M3
B1
B2
B3
D1
D2
不注
C1
C2
C3
d
I
|
线性指示表 0～100%刻度
平方根指示表 0-10刻度
数显指示表 4位LCD数字或3 LED显示
管装弯支架 (安装管φ60)
板装弯支架
管装平支架 (安装管φ60)
排气/排液阀装在容室侧面的上部
排气/排液阀装在容室侧面的下部
椭圆接头内螺纹NPT
NPT 外螺纹接头
M20×1.5丁字接头
NPT 外螺纹接头
隔爆型，防爆标志ExdⅡBT4-6
本安型，防爆标志ExiaⅡCT5
|
|
|
|
|
|
|
|
KX-1151DP 3 J 2 2 C M3 B1 0～2.5KPa 选型举例
|
|
注：外形尺寸、安装方式、引压连接方式参见WY-1151DP差压送器的引压连接方式。
|
|
