产品详细描述

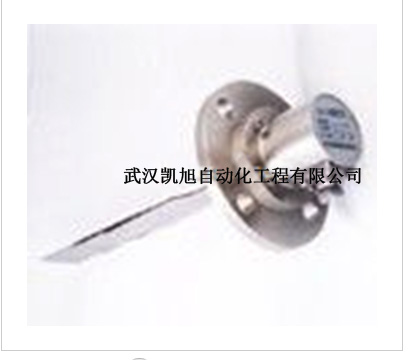

KX-LB流量开关/水流开关 靶式流量开关，挡板式流量开关， SF-LB系列流量开关
原理、结构
武汉凯旭自动化工程有限公司生产的KX-LB系列挡板式流量开关是我司专业从事流量和压差仪表的研究人员在分析目前市场上流量开关的缺点开发的一种全新结构的流量开关，它遵循简单可靠的设计理念，从结构上大大提高了流量开关的可靠性，非传统靶式流量开关
所能比拟。插入式安装，机械式流量开关。内置微动触发开关。
特点
1.极小的压力损失，良好的重复性，通过旋钮实现精确的开关设定。
2.机械部分与电子部分安全隔离。产品不含容易导致故障发生的波纹管，电器部
件不直接与温差大的金属部件接触，不存在电器部件产生冷凝水导致锈蚀的问
题，它具有多种类型可供客户选择以适应不同的应用场合。
3.使用进口微动开关作为电气动作部件，通过的电流大，彻底避免了磁敏开关使用不当易损坏的问题，是中央空调和工业流体控制的首选流量保护产品。
技术参数
△电压：最大电压可达 250VAC，
△最大电流(开关容量)： 3A △接线方式： DIN 43650A接头/直接附线可选
△输出形式： SPDT微动开关,一点/两点输出可选，并可选配带状态指示灯
△耐压： 25bar(可定制更高的承压) △平均压力损失： 0.01bar(流量最大时)
△工作温度： -10-85℃ △外壳防护等级： IP65
△材料： 接液壳体： 镀镍黄铜
挡板： 不锈钢
密封： NBR
电气外壳： ABS
适用介质：水 ，气， 油 注：其它介质请在定货时说明。
安装位置：水平、垂直，但塑料接线盒不能在下即不能倒置。 SF-LB
型号 015
管径 HN
材质和接口类型
KX- 015=DN15(G 1/2〞)
020=DN20(G 3/4〞)
025=DN25(G 1〞)
……
300=DN300(G 12 〞) DN=黄铜镀镍、内丝接口
DW=黄铜镀镍、外丝接口
HN=黄铜、内丝接口
HW=黄铜、外丝接口
BN=不锈钢、内丝接口
BW=不锈钢、外丝接口
选型参考
管径 DN15 DN20 DN25 DN32 DN40 DN50 …
最大允许流量值(m³/h) 1.8 6 10 15 21 28 …
流量保护值设定范围(m³/h) 0.12-1 0.3-2 0.4-3 0.5-4 0.9-6 1-8 …
|
