射频导纳开关已在下列场合成功应用：
◆ 面 粉 厂：检测面粉、麦粒料位
◆ 饲 料 厂：检测豆粕料位
◆ 发 电 厂：检测粉煤灰料位
◆ 玻 璃 厂：检测石英砂及碎玻璃料位
◆ 建筑机械：检测水泥仓料位
◆ 铸造机械：检测沙粒料位
◆ 液力机械：检测润滑油液位
◆ 化 工 厂：检测涤纶、氨纶、酸、碱等化工物料的液位
◆ 环 保：检测污水液位
◆ 锅 炉 厂：检测汽包水位、及其他压力容器液位
水泥粉料位开关/水泥粉电容开关/灰斗料位开关/除尘器料位开关/水泥灰仓料位开关

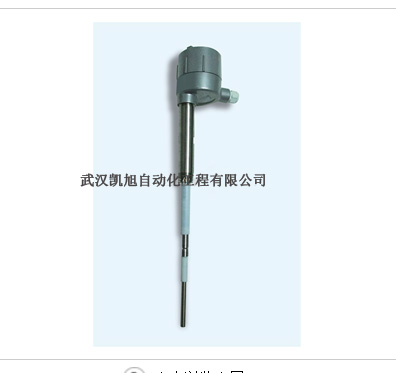

射频导纳料位开关工作原理：
工作原理是基于射频(RF)电容技术。将一个无线电频率施加在探头上，通过连续的分析，确定由周围环境造成的影响。因所有材料均具有介电常数，而且其导电率都不同于空气，当探头与材料接触时由于微小电容量偏移所反映的总阻抗发生变化。因为通电的探头和容器壁构成电容器的二块极板，探头的绝缘体和周围空气成为介电材料，当空气(其介电常数为1.0)被任何其它材料(介电常数>1)置换时，电容效应得以加强。从而改变了应用场合的阻抗。即电容值的变化造成了阻抗的变化。这一影响被电路测量后,再与由灵敏度设置(电路)建立的参考基准相比较。
灵敏度正确设置会影响传感器输出正确变化。探头的Null-KoTeTM电路可以使测量电路对探头上堆积的物料忽略不计，否则它会引起灵敏度的故障。Null-KoTeTM电路用与加到传感探头同样的无线电频率电位激励。由于电流不能在相同的电位下流动，Null-KoTeTM电路就隔断了通常从通电的探头经过堆积的物料到容器壁的电流流动。这样测量到的是通电探头周围的物料，而不是堆积的物料。
射频导纳料位开关仪表特点：
■通用性强：可应用于各种导电和非导电介质的测量，例如液体、粘稠物、颗粒、粉末、飞灰。
■可抗粘附：采用专利的抗粘附电路，可以消除因物料粘附而产生的虚假信号。
■探头可拆：控制器与探头之间没有电缆连接，随时可以将控制器拆除更换维修，不影响进出物料。
■耐高低温：适用于-184℃至280℃的工作环境，另可提供适用于更高温度的陶瓷探头。
■输出形式：采用双刀双掷的继电器信号输出，同时有状态灯显示输出状态，并有0至30秒的延时功能。
射频导纳料位开关控制器技术参数：
故障报警：上限或下限，现场可调。
输出继电器：双刀双掷，10A，115VAC或26VDC(阻性)或5A，220VAC
延时时间：0-30秒可调：(开或关)
电源电压：120/240VAC, 50/60HZ或24VDC
功率：3W
外壳标准：铸铝，标准
环境温度：-40℃～+66℃
灵敏度：0.5pf～750pf
防爆：I级，C或D组；II级，E，F或G组。
失电保护：常开或常闭，现场可切换。
电气接口：3/4" NPT
●探头参数：
安装螺纹：3/4”NPT
探头材料：304/316不锈钢、PTFE
操作温度：-184℃～260℃(大于260℃可另选用高温陶瓷探头)
操作压力：0～2Mpa
●工作压力和温度关系：
31.5Kg/Cm3 @ 149℃
24.7Kg/Cm3 @ 205℃
0Kg/Cm3 @ 260℃
|
