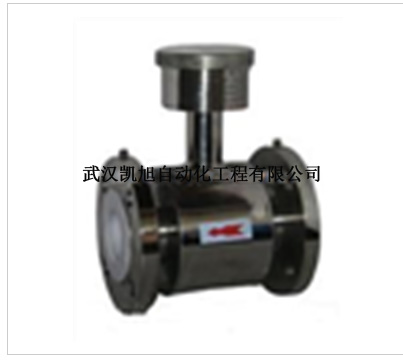

电磁流量变送器性能参数
适用介质:导电性液体(含固液二相)
1、 公称口径 DN10-DN1200
2、 电极材质:Mo2Ti,Hc,Hb,Ta,Pt
3、精度等级:±0.3%,±0.5%,±1.0%(按口径分)
4、内衬材料:聚四氟乙烯、F46、氯丁橡胶
5、电极形式:固定式、刮刀式、可拆卸式
6、介质电导率:a:在100口径内低电导率测量不低于0.1μs/cm b: 正常测量不低于5μs/cm
7、电磁流量计流速范围:0.3-11m/s
8、介质温度温度: - 25℃～+180℃(视衬里材质分)
9、额定压力: 0.25Mpa-16Mpa(按口径分)≥16Mpa称高压式)
10、连接法兰: 按国标GB9115-88(DIN2051，BS4504)
11、输出信号: 4-20mA电流、0-1kHz频率、RS485
12、电缆接口:PG10;
13、防护等级:传感器：IP65、IP67、IP68, 智能转换显示器：IP65
14、防爆等级:Exmdib IIBT4
15、安装型式:一体型／分体型
16、电源电压:185VAC-265VAC，18VDC-36VDC;
17、环境温度:智能转换显示器：－20℃～+50℃ 传感器：－30℃～+80℃
18、环境湿度: ≤90%
19、产品标准:Q/SOJD03-99 LED-系列智能电磁流量计
|
DN(mm)
|
测量范围
|
DN(mm)
|
测量范围
|
10
|
0.13-2.5
|
250
|
100-1400
|
15
|
0.3-6.0
|
300
|
160-2000
|
20
|
0.6-12
|
350
|
200-2500
|
25
|
0.8-16
|
400
|
250-3000
|
32
|
1.3-25
|
450
|
300-4000
|
40
|
2.5-40
|
500
|
400-5000
|
50
|
4.0-60
|
600
|
600-8000
|
65
|
6.0-100
|
700
|
800-10000
|
80
|
10-140
|
800
|
1000-15000
|
100
|
16-200
|
900
|
1200-18000
|
125
|
25-350
|
1000
|
1600-22000
|
150
|
40-500
|
1200
|
2500-28000
|
|
|
|
