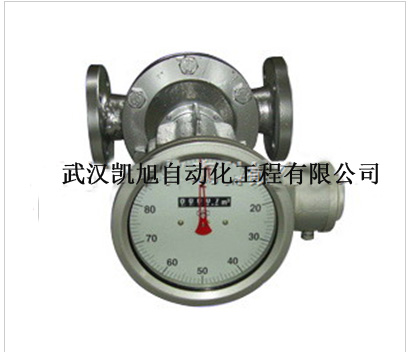

KX-LC-A型 铸铁椭圆齿轮流量计，用于各种油品及对铸铁不腐蚀液体介质的计量
KX-LC-E型 铸钢椭圆齿轮流量计，用于高压、低腐蚀性介质的计量
KX-LC-B型 不锈钢椭圆齿轮流量计，用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量
◆技术数据
普通铸铁型(A)、铸钢型(E)、不锈钢型(B)



项目 型号	LC-A铸铁	LC-E铸钢	LC-B不锈钢
公称压力 Mpa	1.0 1.6	2.5 4.0 6.4	1.0 1.6
被测液体粘度	2 — 200 mPa.s
被测液体温度	-20℃～+100℃
流 量 范 围 mh
型号   精度等级	LC-A铸铁	LC-E铸钢	LC-B不锈钢
公称口径(DNmm	0.5	0.2	0.5	0.2	0.5	0.2
10	0.04～0.4	0.1～0.4	0.04～0.4	0.1～0.4	0.1～0.5	0.1～0.5
15	0.25～1.5	0.3～1.5	0.25～1.5	0.3～1.5	0.3～1.5	0.3～1.5
20	0.5～3	0.6～3	0.5～3	0.6～3	0.6～3	0.6～3
25	1～6	1.2～6	1～6	1.2～6	1.2～6	1.2～6
40	2.5～15	3～15	2.5～15	3～15	3～15	3～15
50	4～24	4.8～24	4～24	4.8～24	4.8～24	4.8～24
65	5～40	8～40	5～40	8～40	8～40	8～40
80	10～60	12～60	10～60	12～60	12～60	12～60
100	16～100	20～100	16～100	20～100	20～100	20～100
150	32～190	38～190	32～190	38～190	38～190	38～190
200	34～340	68～340	34～340	68～340	68～340	68～340





产品介绍：

设流量计"循环体积"为υ，一定时间内齿轮转动次数为N，则在该时间内流过流量计的流体体积为V，则 V＝Nυ 椭圆齿轮的转动通过磁性密封联轴器及传动减速机构传递给计数器直接指示出流经流量计的总量。若附加发信装置后，再配以电显示仪表可实现远传瞬时流量或累积流量。 椭圆齿轮流量计工作原理简单概括：液体流量是在测量室内完成的。在测量室内有一对椭圆齿轮，在进口与出口两端液体压差作用下，一对椭圆齿轮在转轴上不停地转动，测出其转数即可知道流经仪表液体的总量。   二、KX-LC系列椭圆齿轮流量计概述 椭圆齿轮流量计是用于精密的连续或间断计量流经管道内液体流量总和的容积式流量计，椭圆齿轮流量计由装有一对椭圆齿轮转子的计量室、密封联轴器和计数机构组成。椭圆齿轮流量计是现场累计仪表，具有结构简单、使用可靠，精度高，压力损失小，受液体粘度变化的影响较小，量程范围大，安装方便等优点。该系列流量计主要应用于石油、化工、油脂制品等行业。 三、KX-LC系列椭圆齿轮流量计技术参数 1、普通型椭圆齿轮流量计：外壳材质：铸铁外壳、椭圆齿轮材质：铝镁合金 精度等级 0.3 0.5 公称压力 1.6Mpa 温度 -10-+80℃ 型号 流量范围m3/h DN 被测液体粘度Mpa.s mm 0.6-2 2-8 8-200 LC-10 10 0.05-0.25 0.04-0.25 0.025-0.25 LC-15 15 0.5-1.5 0.3-1.5 0.15-1.5 LC-20 20 0.75-3 0.4-3 0.3-3 LC-25 25 1.5-6 0.8-6 0.6-6 LC-40 40 3-15 2-15 1.5-15 LC-50 50 4.8-24 3-24 2.4-24 LC-80 80 12-60 8-60 6-60 LC-100 100 20-100 13-100 10-100 LC-150 150 38-190 24-190 19-190 2、不锈钢型椭圆齿轮流量计： 精度等级 0.5 公称压力Mpa 1.6 2.5 被测液体温度 -20-+80℃ 型号 流量范围m3/h DN 被测液体粘度Mpa.s mm 0.6-2 2-8 8-200 LC-25B 25 2-6 1.26-8 1-6 LC-40B 40 5-15 3-15 2.5-15 LC-50B 50 8-24 4.8-24 4-24 LC-80B 80 15-40 8-40 6.5-40 KX-LC系列带回零装置椭圆齿轮流量计 4、智能远传型椭圆齿轮流量计(带脉冲发讯器椭圆齿轮流量计与微机流量控制仪配套使用) 3、可回零型椭圆齿轮流量计 该流量计是在普通椭圆齿轮流量计基础上采用可回零计数器。该计数器设有回零、累计两组字轮，具有批量计数和总量积算双重功能。 智能远传型椭圆齿轮流量计可实现定量控制，自动灌桶，装车卸船，并带有日累计，批量累计打印，发货数据长期保存功能。 技术参数： 工作电压：12VDC 工作温度：-10～+55℃ 功耗：不大于90MW 防爆标志：iallAT3 四、椭圆齿轮流量计选附件：流量计过滤器 流量计过滤器是液体管道和液体流量计的辅助设备，它可以在滤掉液体中各种异物，从而防止管道堵塞，保证仪表正常运行。普通过滤器外壳采用铸铁，滤网采用不锈钢布。不锈钢过滤器材料全部采用耐酸钢。口径25mm以下过滤器为y型，40mm口径以上为u型。
