一、产品概述

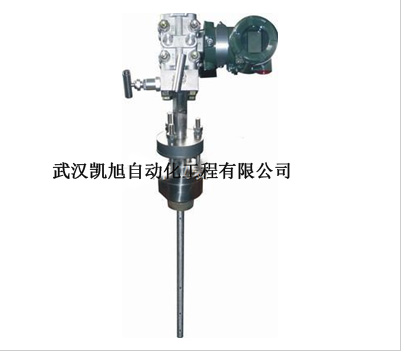

KX-LW威力巴流量计是运用差压式的工作原理设计生产的一种新型插入式流量测量仪表 , 由一体化威力巴传感器、差压变送器和积算仪等组成流量测量系统 , 也可与控制系统或计算机联网 , 进行流体流量测量与控制。威力巴传感器集中地反映均速管流量传感器的最新研究成果。传感器形状如子 弹头 , 符合流体动力学原理 , 能产生精确、稳定的差压信号 , 强度高、不渗漏、防堵塞。具有测量精度高、可靠性、稳定性好等优点。可测量气体、液体、蒸汽和腐蚀性介质等多种流体 , 适应各种尺寸的管道 , 用于高温高压的场合。
二、性能特点
特殊工艺加工而成的子弹头形状探头，防堵性能效果显著
管道永久压损小，安装费用低，免维护
应用范围广，适应与各种尺寸的圆管和方管
开孔小、安装方便、直管段要求低，可在线带压安装和检修
三、测量原理
KX-LW威力巴流量计是一种插入式流量测量仪表。在管道中插入一根威力巴传感器 , 当流体流过传感器时 , 在其前部 ( 迎流方向 ) 产生一个高压分布区 , 在其后部产生一个低压分布区。传感器在高、低压区有按一定规则排列的多对( 一般为三对 ) 取压孔 , 分别测量流体的全压力 ( 包括静压力和平均速度压力 )Pl和静压力 P2。将 P1 和 P2 分别引入差压变送器 , 测量出差压 △P=P1-P2, △P反映流体平均速度的大小 , 以此可推算出流体的流量。
四、主要技术指标
|
适用管径
|
8mm～15000mm
|
|
测量精度
|
±0.5%～±1.0%
|
|
重复精度
|
±0.1%
|
|
适用压力
|
0～25MPa，特殊应用可达40MPa
|
|
适用温度
|
-100℃～500℃，特殊应用可达800℃
|
|
测量上限
|
根据工艺要求及探头强度而定
|
|
测量下限
|
取决于测量最小差压要求(见下表)，低于最小差压时，可采用特殊设计来满足要求
气体，最小差压0.026KPa，流速4.5m/s
液体，最小差压0.260KPa，流速0.6m/s
蒸汽，最小差压0.400KPa，流速9.7m/s
|
|
量程比
|
在保证精度为±0.5%～±1.0%时，量程比10：1，特殊场合可达60：1
|
|
适用介质
|
满管、单向的气体、蒸汽以及粘度不大于10厘泊的液体
|
|
直管段要求
|
通常情况下前7D，后3D保证测量精度±0.5%～±1.0%
|
五、技术参数及应用
|
型号
|
KX-LW650
|
KX-LW640
|
KX-LW630
|
|
通径范围
|
80~500mm
|
50~5000mm
|
50~2000mm
|
|
适用介质
|
空气、煤气、烟气、天然气、自来水、锅炉给水、含腐溶液；饱和蒸汽、过热蒸汽(配有冷凝器)等
|
气体、液体、蒸汽
|
|
压力范围
|
通常O~40.OMPa
|
通常0~2.5MPa
|
通常0~10.0MPa
|
|
温度范围
|
通常-80~550℃
|
通常-80~300℃
|
通常－80~550 ℃
|
|
量程比
|
大于10:1
|
大于10:1
|
大于10:1
|
|
最小流速
|
气体≥3.5m/s
液体≥0.6m/s
蒸汽≥9m/s
|
气体≥3.5m/s
液体≥0.6m/s
蒸汽≥9m/s
|
气体≥10m/s
液体≥1m/s
蒸汽≥12m/s
|
|
测量精度
|
士1%
|
士1%
|
士1%
|
|
重复性
|
±0.1%
|
±0.1%
|
±0.1%
|
|
连接方式
|
整体焊接
|
在线安装调节
|
调节型法兰连接
|
|
配套仪表
|
差压变送器、流量积算仪等
|
|
型号
|
KX-WYLW620
|
KX-WYLW610
|
KX-WYLW600
|
|
通径范围
|
50~4000mm
|
50~5000mm
|
12~50mm
|
|
适用介质
|
空气、煤气、烟气、天然气、自来水、锅炉给水、含腐溶液；饱和蒸汽、过热蒸汽(配有冷凝器)等
|
气体、液体、蒸汽
|
|
压力范围
|
通常O~40.OMPa
|
通常0~4MPa
|
通常0~10.0MP a
|
|
温度范围
|
通常-80~550℃特殊：700℃
|
通常-80~550℃
|
通常－80~300 ℃
|
|
量程比
|
大于10:1
|
大于10:1
|
大于10:1
|
|
最小流速
|
气体≥3.5m/s
液体≥0.6m/s
蒸汽≥9m/s
|
气体≥3.5m/s
液体≥0.6m/s
蒸汽≥9m/s
|
气体≥10m/s
液体≥1m/s
蒸汽≥12m/s
|
|
测量精度
|
士1%
|
士1%
|
士1%
|
|
重复性
|
±0.1%
|
±0.1%
|
±0.1%
|
|
连接方式
|
整体焊接
|
螺纹杆连接
|
法兰或螺纹连接
|
|
配套仪表
|
差压变送器、流量积算仪等
|
|
