主要技术指标
电源卡：AC176V～AC264V（50Hz±1%）

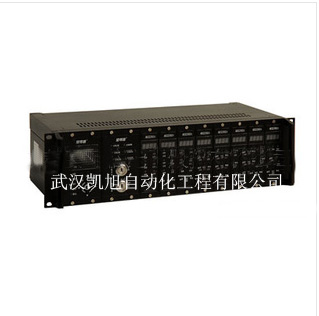

标准配置（8路）：1张主控卡、1张电源卡、8张通道卡、1个19″标准3U机架
标准机架外形尺寸：长×宽×高：482mm×300mm×132.5mm
|
指标项目
|
主控卡
|
通道卡
|
|
工作电压
|
DC24V±6V
|
|
功 耗
|
3W
|
0.5W/通道卡
|
|
使用环境
|
温度-10℃～+50℃，湿度≤93%RH，大气压86kPa～106kPa
|
|
输入信号
|
经通道卡接入（4～20）mA标准电流信号或无源开关量信号
|
（4～20）mA标准电流信号或无源开关量信号
|
|
信号传输距离
|
1500m（1.5mm2）
|
|
检测气体类型
|
%LEL/%VOL/ppm
|
|
工作方式
|
需带通道卡工作
|
接入主控卡或独立工作
|
|
容 量
|
标准接8个通道卡（可扩容到34点）
|
一张通道卡接1只变送器
|
|
适配设备
|
气体探测器：AEC2232aT、AEC2232b、AEC2232bX
风机联动箱：JB-ZX-AEC2252F
电磁阀联动箱：JB-ZX-AEC2252B
|
|
输出信号
|
1、RS485总线通讯信号（标准MODBUS协议）；
2、2组继电器信号（故障及报警），触点容量：AC220V/5A或DC24V/5A
|
一张通道卡能输出：
1、一组（4～20）mA电流信号；
2、3组继电器信号（高限报警、低限报警、故障），触点容量：AC220V/5A或DC24V/5A
|
|
报警设置
|
低限报警、高限报警
|
低限报警、高限报警
|
|
报警方式
|
声音及LED光报警
|
LED光报警
|
|
显示方式
|
LCD中文显示
|
LED数码显示
|
|
安装方式
|
标准19″机柜盘装式安装（可订制4点、8点、12点壁挂机）
|
|
选配
|
盲板 长×宽：129.5mm×35.2mm
|
|
备用电源 DC12V/7Ah×2铅酸蓄电池（机箱外置）
|
